ผู้ผลิต OEM เคเบิลกล้องวงจรปิดจำนวนมาก
| สถานที่กำเนิด: | หางโจวประเทศจีน |
|---|---|
| ชื่อแบรนด์: | OEM Produce |
| ได้รับการรับรอง: | CPR.CE. ROHS. |
| หมายเลขรุ่น: | กลางแจ้ง 3C-2V |
| จำนวนสั่งซื้อขั้นต่ำ: | 10km |
| ราคา: | FOB Shanghai Price: 5.0 USD/100m |
| รายละเอียดการบรรจุ: | 100M 200M 300M 1000ft 500M รอก |
| เวลาการส่งมอบ: | 20 วันหลังจากฝากของ |
| เงื่อนไขการชำระเงิน: | TT LC |
| สามารถในการผลิต: | 5,000 กม. / เดือน |
| ตัวนำ: | 0.5CU / CCS | โล่: | อัลฟอยล์ + ถักเปีย |
|---|---|---|---|
| แจ็คเก็ต: | UV PE | สี: | สีขาวหรือกำหนดเอง |
| ใบสมัคร: | CATV， กล้องวงจรปิด, โทรคมนาคม | มาตรฐาน: | ซีรี่ส์ญี่ปุ่น JIS |
| แสงสูง: | 75 ohm bnc cable,75 ohm video cable |
||

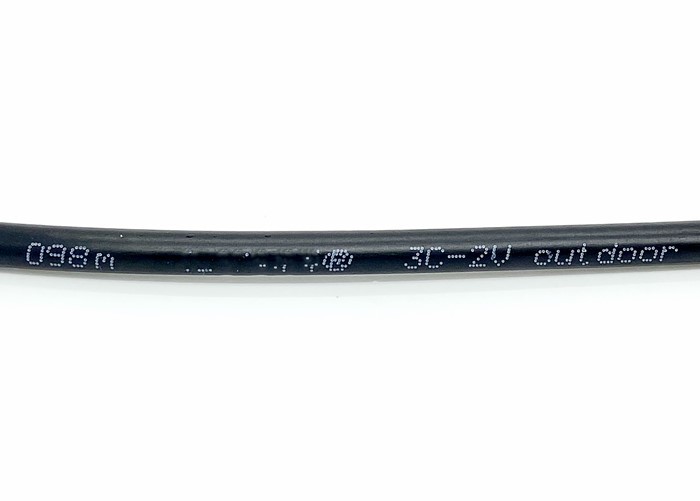

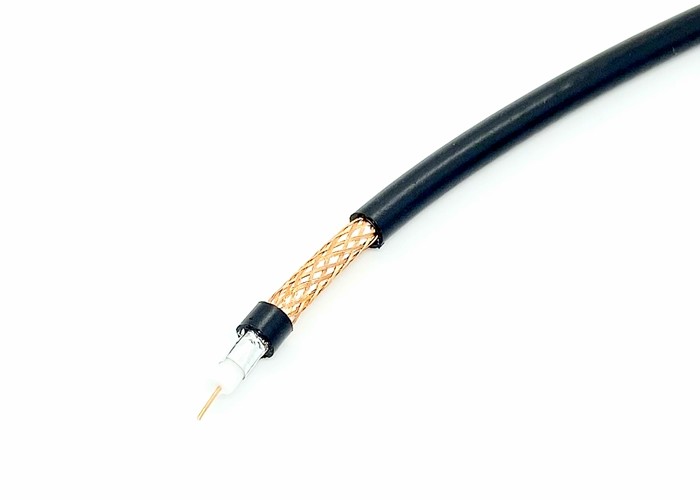

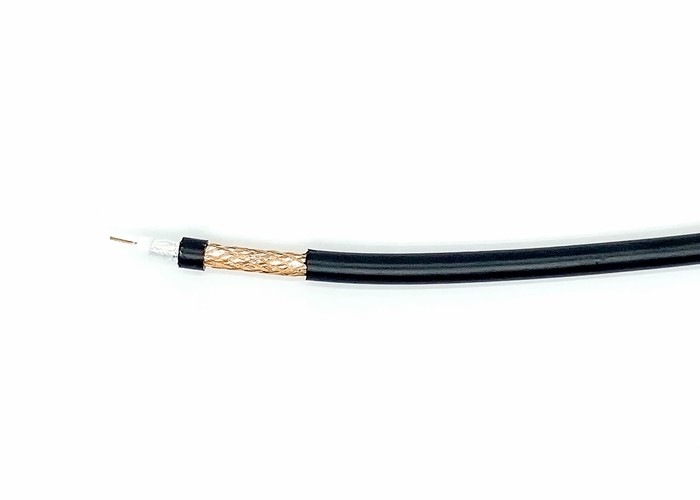

สายเคเบิลโคแอกเซียล 3C2V 75 โอห์ม Spec: 0.5BC + 2.9FPE + AL FOIL + 55% AL ถักเปีย + 5.0PE
สายเคเบิลโคแอกเซียล 3C2V 75 โอห์มเป็นสายเคเบิลโคแอกเซียลชนิดหนึ่งที่ผลิตในสายเคเบิลมาตรฐานของญี่ปุ่น
สายเคเบิลโคแอกเซียล 3C2V 75 โอห์มคือสายโคแอกเซียลซีรี่ส์ JIS
สายเคเบิลโคแอกเซียล 3C2V 75 โอห์มเหมือนกับ RG-59 สายเคเบิล แต่มีเส้นผ่านศูนย์กลางขนาดเล็กกว่าของตัวเหนี่ยวนำฉนวนและแจ็คเก็ตด้านนอก
การประยุกต์ใช้:
สายเคเบิลโคแอกเซียล 3C2V 75 โอห์มใช้กันอย่างแพร่หลายสำหรับการส่งสัญญาณโทรทัศน์และวิดีโอ (CATV Tech)
สัญญาณความถี่สูง, การส่งสัญญาณวิทยุและโทรทัศน์, ระบบควบคุม
| การก่อสร้าง | วัสดุ | เส้นผ่าศูนย์กลาง (mm) |
| ตัวนำภายใน | BC / CCS | 0.5 |
| อิเล็กทริก | โฟม PE | 2.9 |
| โล่แรก | ฟอยล์อลูมิเนียมผูกมัด | 18 |
| โล่ที่สอง | ถักเปีย CCA | 55% |
| เสื้อนอก | PE UV ดำ | 5.0 |
ลักษณะไฟฟ้า
| ความต้านทาน (Ω) | 75 ± 3 |
| ความจุ (pF / m) | 52 ± 2 |
| Velocity of Propagation (﹪) | 82.0 |
|
ผลตอบแทนการสูญเสีย5-1000MHz (เดซิเบล) |
≥23 |
|
ผลตอบแทนการสูญเสีย1000-3000MHz (เดซิเบล) |
≥19 |
การลดทอน (@ 20 ℃)
| ความถี่ (MHZ) | ค่าการลดทอนสูงสุด (dB / 100m) |
| 10 | - |
| 50 | 5.9 |
| 100 | 7.0 |
| 200 | 12.0 |
| 400 | 21.5 |
| 700 | 31.1 |
| 900 | 36.3 |
| 1000 | 39.8 |
| 1300 | 43.5 |
| 1450 | 46.2 |
| 1800 | 51.2 |
| 2200 | 59.0 |
75 โอห์ม JIS ชุด
| 2.5C - 2V | 3C - 2V | 5C - 2V | 3C - FB | 5C - FB | 6C - FB | |||
| โครงสร้างสายเคเบิล | ตัวนำภายใน (มม.) | 1 / 0.4 | 1 / 0.5 | 1 / 0.8 | 1 / 0.6 | 1 / 1.0 | 1 / 1.25 | |
| ฉนวนกันความร้อน OD (มม.) | 2.45 | 3.05 | 4.9 | 2.95 | 4.8 | 5.7 | ||
| ตัวนำด้านนอก (มม.) | 2.95 | 3.8 | 5.7 | 3.75 | 5.8 | 6.8 | ||
| เสื้อนอก (มม.) | 4.0 | 5.0 | 7.4 | 5.0 | 7.0 | 8.2 | ||
| เชิงกล | รัศมีการดัดขั้นต่ำ (มม.) | 25 | 30 | 55 | 25 | 35 | 125 | |
| ดัดครั้ง (มม.) | 20 (60) | 20 (60) | 20 (60) | 15 (30) | 15 (30) | 15 (30) | ||
| แรงดึง | 4.35kg | 6.8 | 17.5 | 10 | 27.5 | 43 | ||
| สมรรถนะไฟฟ้า | ความต้านทาน (Ω) | 75 ± 3 | 75 ± 3 | 75 ± 3 | 75 ± 3 | 75 ± 3 | 75 ± 3 | |
| ความเร็วของการขยายพันธุ์ (%) | 66% | 66% | 66% | 80% | 80% | 80% | ||
| พีคพาวเวอร์ (W) | 73 | 114 | 290 | 116 | 323 | 505 | ||
| การผ่อนผัน | 50 MHZ (dB / m) | 0.130 | 0.089 | 0.058 | 0.084 | 0.042 | 0.031 | |
| 200 MHZ (dB / m) | 0.259 | 0.185 | 0.122 | 0.172 | 0.087 | 0.065 | ||
| 900 MHZ (dB / m) | 0.564 | 0.473 | 0.301 | 0.393 | 0.196 | 0.156 | ||
| 1800 MHZ (dB / m) | 0.799 | 0.668 | 0.469 | 0.575 | 0.294 | 0.237 | ||
| 2100 MHZ (dB / m) | 0.875 | 0.724 | 0.508 | 0.633 | 0.323 | 0.263 | ||
| 2500 MHZ (dB / m) | 0.984 | 0.803 | 0.568 | 0.716 | 0.350 | 0.293 | ||
| การสูญเสียคลื่น (≥db) |
VHF | 20 | 20 | 20 | <1.25 | <1.25 | <1.25 | |
| UHF | 18 | 18 | 18 | <1.65 | <1.65 | <1.65 | ||
สายสำเร็จรูปกลองไม้และบรรจุพาเลท
สายเคเบิลที่เสร็จสิ้นแล้วกำลังโหลดคอนเทนเนอร์และการจัดส่งไปยังพอร์ต
If you have technical support from an engineer, please let us know the type of cables you need, the inner conductor, the braiding coverage, the jakcet material and color, the packing length and design, and the application. หากคุณได้รับการสนับสนุนทางเทคนิคจากวิศวกรโปรดแจ้งให้เราทราบประเภทของสายเคเบิลที่คุณต้องการตัวนำด้านในการครอบคลุมการถักเปียวัสดุและสีของ jakcet ความยาวและการออกแบบบรรจุภัณฑ์และการใช้งาน We will help you choose the most suitable cable. เราจะช่วยคุณเลือกสายเคเบิลที่เหมาะสมที่สุด
If you are not sure about certain specifications of the electric cables, please let us know your inquiry and we are very happy to give you professional technical advice and support services. หากคุณไม่แน่ใจเกี่ยวกับข้อกำหนดบางอย่างของสายไฟฟ้าโปรดแจ้งให้เราทราบคำถามของคุณและเรายินดีให้คำแนะนำด้านเทคนิคและบริการสนับสนุนมืออาชีพแก่คุณ Our company offer specific cables and wires consulting, design, OEM and manufacturing based on the customer's requirements and application scenarios to help customers create more business opportunities. บริษัท ของเรานำเสนอสายเคเบิลและสายเฉพาะการให้คำปรึกษาออกแบบ OEM และการผลิตตามความต้องการของลูกค้าและสถานการณ์การใช้งานเพื่อช่วยให้ลูกค้าสร้างโอกาสทางธุรกิจมากขึ้น
